Wkręt ciesielski 8,0x320mm TX40 z łbem podkładkowym Klimas
3,32 zł netto / SZT 4,08 zł brutto / SZT
24 h
Opis produktu

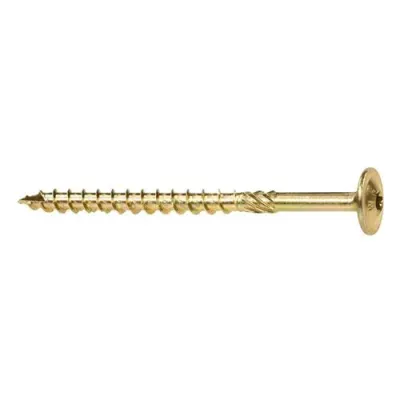

Wkręt ciesielski 8,0x320 mm TX40 z łbem podkładkowym Klimas WKCP-08320
Wkręt ciesielski 8,0x320 mm TX40 z łbem podkładkowym Klimas WKCP-08320 to długi łącznik stalowy do konstrukcyjnych połączeń drewna litego, klejonego (CLT, KVH, BSH/GLT), LVL i płyt drewnopochodnych, w których łączna grubość elementów jest mniejsza niż 320 mm. Długość 320 mm umożliwia osadzenie wkręta głęboko w elemencie nośnym, a charakterystyczna wytrzymałość na skręcanie 27 N·m pozwala wkręcać go bez nawiercania.
Przeznaczenie produktu
Wkręt WKCP-08320 o długości 320 mm z gniazdem TX40 służy do łączenia:
- narożnych połączeń paneli CLT,
- elementów KVH i BSH/GLT z elementami nośnymi,
- płyt drewnopochodnych i elementów LVL z drewnem litym.
Wkręt ciesielski 8,0x320 mm przeznaczony jest do połączeń, w których po przejściu przez mocowany element reszta długości stanowi zakotwienie w drewnie nośnym, a łeb podkładkowy 21 mm dociska mocowany element do podłoża.
Cechy i zalety
- Długość 320 mm przy średnicy 8 mm pozwala osadzić wkręt głęboko w elemencie nośnym, a parametr wytrzymałości na wyrywanie z drewna wynosi 12 N/mm².
- Nacięcia na gwincie (karby tnące) przecinają włókna drewna, co ułatwia wkręcanie.
- Dodatkowe zwoje gwintu na szpicu pozwalają szybciej złapać drewno przy mniejszej sile docisku.
- Podkładkowa forma łba zwiększa powierzchnię docisku i zapewnia wysoką wytrzymałość na przeciąganie łba.
Parametry techniczne
| Rodzaj produktu | Wkręt konstrukcyjny do drewna z łbem podkładkowym |
| Symbol produktu | WKCP-08320 |
| Materiał | Stal węglowa |
| Średnica gwintu | 8 mm |
| Długość | 320 mm |
| Średnica rdzenia | 5,50 mm |
| Średnica części gładkiej | 5,78 mm |
| Średnica łba | 21 mm |
| Gniazdo | TX40 |
| Wykończenie | Ocynk galwaniczny |
| Przeznaczenie | Połączenia konstrukcyjne drewna litego, klejonego, LVL i płyt drewnopochodnych |
| Sposób montażu | Wkręcanie bez wcześniejszego nawiercania |
| Moment charakterystyczny plastyczności | 25 N·m |
| Wytrzymałość charakterystyczna na rozciąganie | 25 kN |
| Wytrzymałość charakterystyczna na skręcanie | 27 N·m |
| Parametr wytrzymałości na wyrywanie - drewno | 12 N/mm² |
| Parametr wytrzymałości na wyrywanie - LVL | 13 N/mm² |
| Parametr wytrzymałości na przeciąganie łba - drewno i LVL | 12 N/mm² |
| Ocena techniczna | ETA-18/0817, CE |
Montaż i zastosowanie
- Długość 320 mm dobiera się, odejmując od niej grubość mocowanego elementu, aby określić głębokość zakotwienia w elemencie nośnym; nośność przyjmuje się zgodnie z ETA-18/0817.
- Bez nawiercania otworu wkręt wprowadza się wkrętarką z bitem TX40, aż łeb podkładkowy zetknie się z powierzchnią elementu.
Korzyści dla użytkownika
- Długość 320 mm pozwala zakotwić wkręt w drewnie nośnym po przejściu przez elementy o łącznej grubości poniżej 320 mm.
- Wartości wytrzymałościowe średnicy 8 mm (25 kN na rozciąganie, 27 N·m na skręcanie) można przyjąć w obliczeniach narożnych połączeń paneli.
- Frez rozwiercający poszerza otwór w mocowanym elemencie, co zmniejsza moment wkręcania bez dodatkowej operacji wiercenia.
