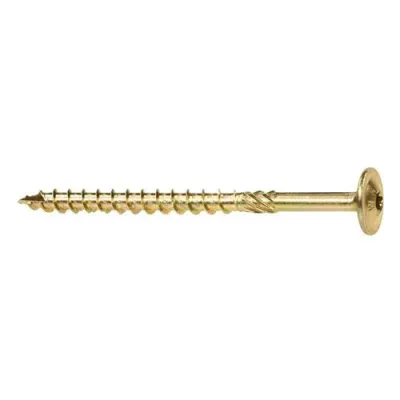

Wkręt ciesielski 6,0x100mm TX30 z łbem podkładkowym Klimas
0,73 zł netto / SZT 0,90 zł brutto / SZT
24 h
Opis produktu
Wkręt ciesielski 6,0x100 mm TX30 z łbem podkładkowym Klimas
Długość 100 mm przy średnicy gwintu 6 mm sprawia, że wkręt ciesielski 6,0x100 mm TX30 z łbem podkładkowym Klimas służy do konstrukcyjnego łączenia elementów z drewna litego, klejonego (KVH, BSH/GLT), LVL i płyt drewnopochodnych o łącznej grubości poniżej 100 mm. Po przejściu przez mocowany materiał wkręt zakotwia się w drewnie nośnym, a łeb 14 mm i końcówka frezująca pozwalają wkręcać go bez nawiercania.
Przeznaczenie produktu
Wkręt ciesielski Klimas 6,0x100 mm z gniazdem TX30 stosuje się do wykonywania połączeń:
- dwóch elementów z drewna litego, z których mocowany ma grubość poniżej 100 mm,
- elementów z drewna klejonego z drewnem nośnym,
- płyt drewnopochodnych i elementów LVL z podłożem drewnianym.
Wkręt konstrukcyjny 6,0x100 mm TX30 dobiera się, gdy po przejściu przez mocowany materiał potrzebny jest odcinek zakotwienia w podłożu, a obciążenie rozciągające nie przekracza wartości charakterystycznej 13 kN.
Cechy i zalety
- Długość 100 mm przy rdzeniu 3,80 mm i trzpieniu gładkim 4,30 mm daje wkręt o wytrzymałości charakterystycznej na rozciąganie 13 kN.
- Gwint wyposażono w karby tnące, które przecinają włókna drewna podczas wkręcania.
- Na szpicu występuje podwójny gwint, więc wkręt łapie drewno bez dużego nacisku na wkrętarkę.
- Moment 10 N·m wytrzymałości na skręcanie pozwala wkręcać wkręt w twarde gatunki drewna bez nawiercania.
Parametry techniczne
| Rodzaj produktu | Wkręt konstrukcyjny do drewna z łbem podkładkowym |
| Materiał | Stal węglowa |
| Średnica gwintu | 6 mm |
| Długość | 100 mm |
| Średnica rdzenia | 3,80 mm |
| Średnica części gładkiej | 4,30 mm |
| Średnica łba | 14 mm |
| Gniazdo | TX30 |
| Wykończenie | Ocynk galwaniczny |
| Przeznaczenie | Połączenia konstrukcyjne drewna litego, klejonego, LVL i płyt drewnopochodnych |
| Sposób montażu | Wkręcanie bez wcześniejszego nawiercania |
| Moment charakterystyczny plastyczności | 10 N·m |
| Wytrzymałość charakterystyczna na rozciąganie | 13 kN |
| Wytrzymałość charakterystyczna na skręcanie | 10 N·m |
| Parametr wytrzymałości na wyrywanie - drewno | 12 N/mm² |
| Parametr wytrzymałości na wyrywanie - LVL | 13 N/mm² |
| Parametr wytrzymałości na przeciąganie łba - drewno i LVL | 14,7 N/mm² |
| Ocena techniczna | ETA-18/0817, CE |
Montaż i zastosowanie
- Elementy układa się w docelowym położeniu na podłożu drewnianym; wkręt 6,0x100 mm wkręca się bez wiercenia otworu.
- Wkręt prowadzi się wkrętarką z bitem TX30 do przylgnięcia łba podkładkowego 14 mm do materiału.
- Wybierając długość 100 mm, należy uwzględnić grubość mocowanego materiału i głębokość zakotwienia w podłożu, a nośność określić według ETA-18/0817.
Korzyści dla użytkownika
- Długość 100 mm obejmuje połączenia o łącznej grubości mocowanych elementów poniżej 10 cm.
- Parametry 13 kN i 10 N·m wraz z wartościami wyrywania 12 i 13 N/mm² ułatwiają dobór wkręta do podłoża z drewna litego lub LVL.
- Brak nawiercania wstępnego i frez rozwiercający zmniejszają liczbę operacji przy montażu.
