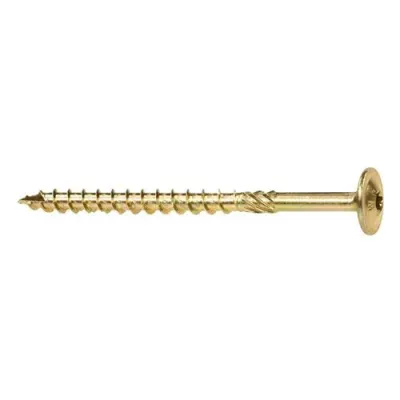

Wkręt ciesielski 5,0x120mm TX25 z łbem podkładkowym Klimas
0,62 zł netto / SZT 0,76 zł brutto / SZT
24 h
Opis produktu
Wkręt ciesielski 5,0x120 mm TX25 z łbem podkładkowym Klimas WKCP-05120
Do połączeń o łącznej grubości mocowanych elementów poniżej 120 mm, w których wystarcza wytrzymałość charakterystyczna na rozciąganie 9 kN, przeznaczony jest wkręt ciesielski 5,0x120 mm TX25 z łbem podkładkowym Klimas WKCP-05120, stosowany w drewnie litym, klejonym, LVL i płytach drewnopochodnych. Łeb 12 mm, rdzeń 3,15 mm i końcówka frezująca pozwalają wkręcać go bez nawiercania, a parametr wyrywania z LVL wynosi 15 N/mm².
Przeznaczenie produktu
Wkręt WKCP-05120 5,0x120 mm z gniazdem TX25 stosuje się do łączenia:
- elementów z drewna litego o łącznej grubości poniżej 120 mm,
- drewna klejonego KVH, BSH/GLT i CLT z płytami drewnopochodnymi,
- elementów z LVL z podłożem drewnianym.
Wkręt konstrukcyjny 5,0x120 mm stosuje się, gdy po przejściu przez mocowany materiał część długości ma pozostać w podłożu jako zakotwienie.
Cechy i zalety
- Długość 120 mm przy średnicy 5 mm stanowi górną granicę zakresu 40-120 mm, a wytrzymałość charakterystyczna na rozciąganie wynosi 9 kN.
- Parametr wyrywania z LVL 15 N/mm² jest wyższy niż dla drewna (12 N/mm²), więc podłoże z LVL daje wyższą wytrzymałość zakotwienia.
- Łeb 12 mm wraz z parametrem przeciągania łba 15,9 N/mm² określa odporność połączenia na przeciągnięcie łba przez materiał.
- Zabezpieczenie antykorozyjne stanowi ocynk galwaniczny, a gniazdo TX25 przenosi moment obrotowy bitem dobranym do średnicy 5 mm.
Parametry techniczne
| Rodzaj produktu | Wkręt konstrukcyjny do drewna z łbem podkładkowym |
| Symbol produktu | WKCP-05120 |
| Materiał | Stal węglowa |
| Średnica gwintu | 5 mm |
| Długość | 120 mm |
| Średnica rdzenia | 3,15 mm |
| Średnica części gładkiej | 3,50 mm |
| Średnica łba | 12 mm |
| Gniazdo | TX25 |
| Wykończenie | Ocynk galwaniczny |
| Przeznaczenie | Połączenia konstrukcyjne drewna litego, klejonego, LVL i płyt drewnopochodnych |
| Sposób montażu | Wkręcanie bez wcześniejszego nawiercania |
| Moment charakterystyczny plastyczności | 6 N·m |
| Wytrzymałość charakterystyczna na rozciąganie | 9 kN |
| Wytrzymałość charakterystyczna na skręcanie | 6 N·m |
| Parametr wytrzymałości na wyrywanie - drewno | 12 N/mm² |
| Parametr wytrzymałości na wyrywanie - LVL | 15 N/mm² |
| Parametr wytrzymałości na przeciąganie łba - drewno i LVL | 15,9 N/mm² |
| Ocena techniczna | ETA-18/0817, CE |
Montaż i zastosowanie
- Wkręt 5,0x120 mm wkręca się bez nawiercania, więc zestawione elementy można łączyć od razu.
- Bit TX25 prowadzi wkręt do chwili, gdy łeb 12 mm przylega do materiału; przy średnicy 5 mm należy kontrolować moment, aby nie przekroczyć wartości charakterystycznej 6 N·m.
- Nośność połączenia dla długości 120 mm i średnicy 5 mm określa ETA-18/0817, z uwzględnieniem grubości mocowanego materiału i zakotwienia.
Korzyści dla użytkownika
- Wymiar 5,0x120 mm odpowiada połączeniom, w których łączna grubość elementów sięga 12 cm przy obciążeniu rozciągającym do 9 kN.
- Wyższy parametr wyrywania z LVL (15 N/mm²) ułatwia projektowanie połączeń z podłożem z LVL.
- Brak nawiercania i gniazdo TX25 skracają czas montażu.
