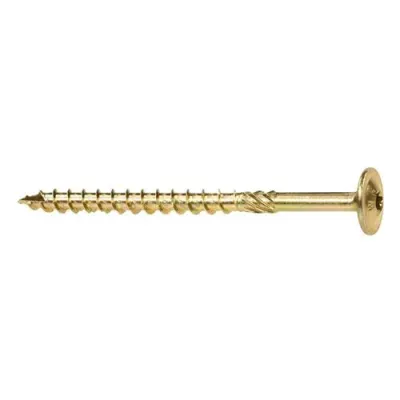

Wkręt ciesielski 5,0x100mm TX25 z łbem podkładkowym Klimas
0,54 zł netto / SZT 0,66 zł brutto / SZT
24 h
Opis produktu
Wkręt ciesielski 5,0x100 mm TX25 z łbem podkładkowym Klimas WKCP-05100
Średnica gwintu 5 mm przy długości 100 mm umożliwia wkrętowi ciesielskiemu 5,0x100 mm TX25 z łbem podkładkowym Klimas WKCP-05100 łączenie drewna litego, klejonego, LVL i płyt drewnopochodnych o łącznej grubości poniżej 100 mm. Rdzeń 3,15 mm i trzpień gładki 3,50 mm tworzą trzpień o wytrzymałości charakterystycznej na rozciąganie 9 kN, a montaż odbywa się bez nawiercania.
Przeznaczenie produktu
Wkręt ciesielski WKCP-05100 5,0x100 mm z gniazdem TX25 jest przeznaczony do wykonywania połączeń:
- dwóch przekładanych elementów z drewna litego,
- płyt drewnopochodnych z podłożem KVH lub BSH/GLT,
- elementów z LVL z drewnem litym lub klejonym.
Wkręt konstrukcyjny 5,0x100 mm TX25 stosuje się w połączeniach, w których wystarcza obciążenie rozciągające do wartości charakterystycznej 9 kN, a mocowany materiał ma grubość mniejszą niż 100 mm.
Cechy i zalety
- Rdzeń 3,15 mm, trzpień gładki 3,50 mm i długość 100 mm tworzą wkręt przenoszący obciążenia rozciągające do 9 kN (wartość charakterystyczna).
- Przecinanie włókien drewna przez karby tnące na gwincie zmniejsza opór podczas wkręcania.
- Powłoka woskowa zmniejsza moment wkręcania wkręta o średnicy 5 mm, co ułatwia pracę przy wkręcaniu na pełną długość 100 mm.
- Łeb podkładkowy 12 mm zwiększa powierzchnię docisku, a parametr przeciągania łba wynosi 15,9 N/mm².
Parametry techniczne
| Rodzaj produktu | Wkręt konstrukcyjny do drewna z łbem podkładkowym |
| Symbol produktu | WKCP-05100 |
| Materiał | Stal węglowa |
| Średnica gwintu | 5 mm |
| Długość | 100 mm |
| Średnica rdzenia | 3,15 mm |
| Średnica części gładkiej | 3,50 mm |
| Średnica łba | 12 mm |
| Gniazdo | TX25 |
| Wykończenie | Ocynk galwaniczny |
| Przeznaczenie | Połączenia konstrukcyjne drewna litego, klejonego, LVL i płyt drewnopochodnych |
| Sposób montażu | Wkręcanie bez wcześniejszego nawiercania |
| Moment charakterystyczny plastyczności | 6 N·m |
| Wytrzymałość charakterystyczna na rozciąganie | 9 kN |
| Wytrzymałość charakterystyczna na skręcanie | 6 N·m |
| Parametr wytrzymałości na wyrywanie - drewno | 12 N/mm² |
| Parametr wytrzymałości na wyrywanie - LVL | 15 N/mm² |
| Parametr wytrzymałości na przeciąganie łba - drewno i LVL | 15,9 N/mm² |
| Ocena techniczna | ETA-18/0817, CE |
Montaż i zastosowanie
- Wkręt 5,0x100 mm osadza się bezpośrednio w zestawionych elementach, bez wiercenia otworu prowadzącego.
- Wkrętarkę z bitem TX25 zatrzymuje się, gdy łeb 12 mm przylega do materiału; wartość skręcania 6 N·m wskazuje granicę momentu.
- Nośność połączenia z wkrętem 5,0x100 mm odczytuje się z ETA-18/0817, uwzględniając grubość mocowanego materiału i długość pozostającą w podłożu.
Korzyści dla użytkownika
- Dla wkręta 5,0x100 mm dostępny jest komplet danych (9 kN, 6 N·m, wyrywanie 12 i 15 N/mm²), co upraszcza sprawdzenie połączenia w obliczeniach.
- Długość 100 mm obejmuje połączenia o łącznej grubości mocowanych materiałów poniżej 10 cm.
- Gniazdo TX25 i brak wiercenia otworu prowadzącego skracają czas przygotowania każdego punktu mocowania.
