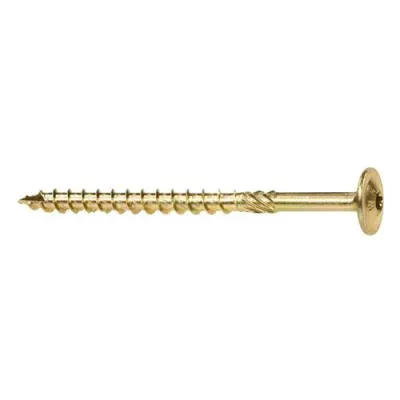

Wkręt ciesielski 10x300mm TX40 z łbem podkładkowym Klimas
3,89 zł netto / SZT 4,78 zł brutto / SZT
24 h
Opis produktu
Wkręt ciesielski 10x300 mm TX40 z łbem podkładkowym Klimas WKCP-10300
Wkręt ciesielski 10x300 mm TX40 z łbem podkładkowym Klimas WKCP-10300 łączy łeb podkładkowy 25 mm z długością 300 mm, dzięki czemu służy do konstrukcyjnego łączenia grubych elementów z drewna litego, klejonego, LVL i płyt drewnopochodnych o łącznej grubości poniżej 300 mm. Charakterystyczna wytrzymałość na rozciąganie 36 kN i na skręcanie 45 N·m pozwala wkręcać go bez nawiercania.
Przeznaczenie produktu
Wkręt konstrukcyjny WKCP-10300 10x300 mm z gniazdem TX40 wykorzystuje się w połączeniach:
- grubych przekrojów z drewna litego i klejonego BSH/GLT,
- paneli CLT i elementów KVH o dużej grubości,
- elementów z LVL i grubych płyt drewnopochodnych.
Wkręt ciesielski 10x300 mm TX40 stosuje się w połączeniach, w których po przejściu przez mocowany materiał o grubości mniejszej niż 300 mm pozostaje odcinek zakotwienia w drewnie nośnym.
Cechy i zalety
- Średnica 10 mm i długość 300 mm dają wkręt o wytrzymałości charakterystycznej na rozciąganie 36 kN, co umożliwia przenoszenie dużych obciążeń w grubych połączeniach.
- Wytrzymałość na skręcanie 45 N·m odpowiada obciążeniom występującym przy wkręcaniu wkręta o długości 300 mm bez nawiercania otworu.
- Łeb podkładkowy o średnicy 25 mm rozkłada docisk na dużej powierzchni, a parametr przeciągania łba wynosi 11 N/mm².
- Frez rozwiercający i powłoka woskowa zmniejszają moment wkręcania, co ma znaczenie przy długości 300 mm.
Parametry techniczne
| Rodzaj produktu | Wkręt konstrukcyjny do drewna z łbem podkładkowym |
| Symbol produktu | WKCP-10300 |
| Materiał | Stal węglowa |
| Średnica gwintu | 10 mm |
| Długość | 300 mm |
| Średnica rdzenia | 6,30 mm |
| Średnica części gładkiej | 7,00 mm |
| Średnica łba | 25 mm |
| Gniazdo | TX40 |
| Wykończenie | Ocynk galwaniczny |
| Przeznaczenie | Połączenia konstrukcyjne drewna litego, klejonego, LVL i płyt drewnopochodnych |
| Sposób montażu | Wkręcanie bez wcześniejszego nawiercania |
| Moment charakterystyczny plastyczności | 43 N·m |
| Wytrzymałość charakterystyczna na rozciąganie | 36 kN |
| Wytrzymałość charakterystyczna na skręcanie | 45 N·m |
| Parametr wytrzymałości na wyrywanie - drewno | 11 N/mm² |
| Parametr wytrzymałości na wyrywanie - LVL | 13 N/mm² |
| Parametr wytrzymałości na przeciąganie łba - drewno i LVL | 11 N/mm² |
| Ocena techniczna | ETA-18/0817, CE |
Montaż i zastosowanie
- Przed wkręceniem należy ustalić grubość mocowanego materiału, aby 300 mm długości zapewniło wymagane zakotwienie w drewnie nośnym; nośność określa ETA-18/0817.
- Wkręt wkręca się w gotowy zestaw elementów bez wiercenia otworu prowadzącego.
- Wkręcanie prowadzi się wkrętarką z bitem TX40, aż łeb podkładkowy przylgnie do powierzchni mocowanego materiału.
Korzyści dla użytkownika
- Długość 300 mm pozwala jednym wkrętem połączyć elementy o łącznej grubości poniżej 30 cm.
- Wytrzymałość 36 kN na rozciąganie i 45 N·m na skręcanie to dane do obliczeń połączeń dużych przekrojów.
- Pominięcie wiercenia oszczędza czas przy długich wkrętach, dla których otwór prowadzący musiałby mieć głębokość kilkunastu centymetrów.
