Mostki termiczne to miejsca, przez które dom traci ciepło szybciej niż przez resztę ścian, dachu i stropów. Dla inwestora oznaczają większe straty energii, a w gorszym scenariuszu — zawilgocone ściany i pleśń przy oknach. Wykonawca ociepleń i montażysta okien spotykają je w tych samych węzłach: przy balkonach, attykach, ościeżach i w strefie oparcia ścian na piwnicy. Dlatego warto znać te miejsca, zanim zacznie się budowa, ocieplenie albo wymiana stolarki. Poniżej wyjaśniamy, czym są mostki cieplne, jakie wywołują skutki, gdzie najczęściej powstają, jak im zapobiegać i jakie wymagania dotyczą połączeń przegród.
Czym są mostki termiczne (cieplne)
Mostek termiczny — w publikacjach Instytutu Techniki Budowlanej (ITB) nazywany najczęściej mostkiem cieplnym — to fragment obudowy budynku, przez który przepływa więcej ciepła niż przez sąsiednie partie przegrody. Mówiąc językiem fizyki budowli: gęstość strumienia ciepła jest w tym miejscu większa niż w otoczeniu.
Druga cecha mostka dotyczy temperatury. Wewnętrzna powierzchnia ściany lub stropu w jego zasięgu jest chłodniejsza niż w strefach od niego oddalonych. Ta różnica odpowiada za większość kłopotów, które mieszkańcy zauważają w pomieszczeniach — o skutkach piszemy w kolejnej sekcji.
Mostki nie są wyłącznie lokalnym problemem jednej ściany. Konstrukcyjne mostki liniowe, czyli takie, które ciągną się wzdłuż połączeń elementów budynku, zwiększają współczynnik strat ciepła przez przenikanie dla całego obiektu. Dla inwestora wniosek jest prosty: o efekcie ocieplenia decyduje nie tylko grubość izolacji na płaskich fragmentach ścian, ale też to, jak rozwiązano połączenia przegród — balkony, okna, attyki i strefę przy piwnicy.
Pojęcia „mostki termiczne” i „mostki cieplne” opisują to samo zjawisko. W dokumentacji technicznej i w artykułach ITB spotkasz zwykle drugą nazwę, w rozmowie z ekipą budowlaną częściej pierwszą. W tym poradniku używamy obu zamiennie.
Skutki mostków termicznych: kondensacja, zawilgocenie, pleśń
Najbardziej odczuwalnym skutkiem mostka jest wilgoć. Punkt rosy to temperatura, przy której para wodna zawarta w powietrzu zaczyna się skraplać na chłodniejszej powierzchni. Ponieważ w zasięgu mostka powierzchnia przegrody jest zimniejsza niż obok, właśnie tam najszybciej dochodzi do jego przekroczenia. Specjaliści ITB opisują ten mechanizm na przykładzie okien: wilgoć wykrapla się na zimnych stykach okna z murem.
Skroplona woda zawilgaca wykończenie i materiał ściany, a stale mokra powierzchnia sprzyja rozwojowi grzybów. Dlatego wymagania dotyczące mostków mają przede wszystkim chronić wewnętrzną powierzchnię przegród przed kondensacją pary wodnej i zagrzybieniem. Ten sam łańcuch skutków ITB wskazuje przy błędnie rozwiązanych węzłach z płytami balkonowymi — mogą one prowadzić do kondensacji, zawilgocenia i zagrzybienia pomieszczeń przy balkonie.
Typowy obraz, który zgłaszają mieszkańcy, to pleśń na ścianie przy oknie, a dokładniej na glifach, czyli wewnętrznych powierzchniach ościeży w strefie przyokiennej. Jeśli taki objaw wraca, przyczyną bywa sposób wykonania złącza okna ze ścianą — temu tematowi poświęcamy osobną sekcję niżej. Dla wykonawcy to sygnał, że problemu nie rozwiąże samo odświeżenie powłoki malarskiej, jeśli węzeł pozostanie zimny.
Gdzie powstają mostki termiczne — przegląd miejsc krytycznych
Mostki cieplne skupiają się w węzłach konstrukcyjnych i na połączeniach przegród. Artykuły ITB wskazują kilka stref, które warto sprawdzić już na etapie projektu.
Płyty balkonowe, wykusze i podcienie
Wspornikowa płyta balkonowa wychodzi ze stropu na zewnątrz budynku i przecina linię ocieplenia. ITB wymienia ją wśród typowych miejsc mostków w obudowie, a na tej samej liście umieszcza wykusze i podcienie. Źle rozwiązany węzeł balkonowy może skończyć się kondensacją pary wodnej, zawilgoceniem i zagrzybieniem.
Ścianki kolankowe i attykowe
Ścianka kolankowa na poddaszu i attyka na krawędzi dachu płaskiego to kolejne pozycje z listy ITB. Według tych samych źródeł mostki w tych strefach znacznie zmniejsza ciągła warstwa izolacji o stałej grubości — wracamy do tego w części o zapobieganiu.
Oparcie ścian na ścianach piwnicy i strop nad nieogrzewanym pomieszczeniem
ITB określa jako szczególny mostek miejsce, w którym ściany nośne budynku opierają się na ścianach piwnicy. Pokrewny problem dotyczy połączenia ściany zewnętrznej ze stropem nad nieogrzewanym pomieszczeniem, na przykład piwnicą lub garażem.
Połączenie okna ze ścianą
Styk okna z murem to miejsce, w którym po przekroczeniu punktu rosy wykrapla się wilgoć. Do oceny takiego złącza stosuje się izotermę 10°C. Mostek przy oknie powstaje też wtedy, gdy zabraknie izolacji cieplnej pod zewnętrznym parapetem.
Podstawowa zasada: ciągła warstwa izolacji
Według artykułu ITB podstawą ograniczania mostków jest nieprzerwana warstwa materiału o dużym oporze cieplnym, wykonana w obudowie budynku. W praktyce oznacza to, że ocieplenie nie powinno urywać się przy płytach balkonowych, attykach ani ościeżach. Każde przerwanie tej warstwy otwiera ciepłu krótszą drogę na zewnątrz.
Liczy się nie tylko ciągłość, ale i grubość. ITB zwraca uwagę, że zastosowanie ciągłej izolacji cieplnej o stałej grubości znacznie zmniejsza mostki w ściankach kolankowych i attykowych. Miejscowe przewężenie ocieplenia działa więc podobnie jak jego brak, tyle że na mniejszą skalę.
Dla wykonawcy ociepleń ciągła warstwa izolacji to kryterium sprawdzane przy każdym węźle, a nie tylko na płaszczyźnie ściany. Przed rozpoczęciem prac warto przejrzeć rysunki szczegółów i ustalić, jak izolacja przechodzi przez naroża, attyki i obrzeża otworów okiennych. Inwestor odbierający ocieplenie może zadać wykonawcy konkretne pytanie: w którym miejscu warstwa izolacji jest przerwana albo cieńsza i jak rozwiązano ten węzeł. Rzeczowa odpowiedź na to pytanie mówi o jakości wykonania więcej niż sama deklarowana grubość styropianu czy wełny.

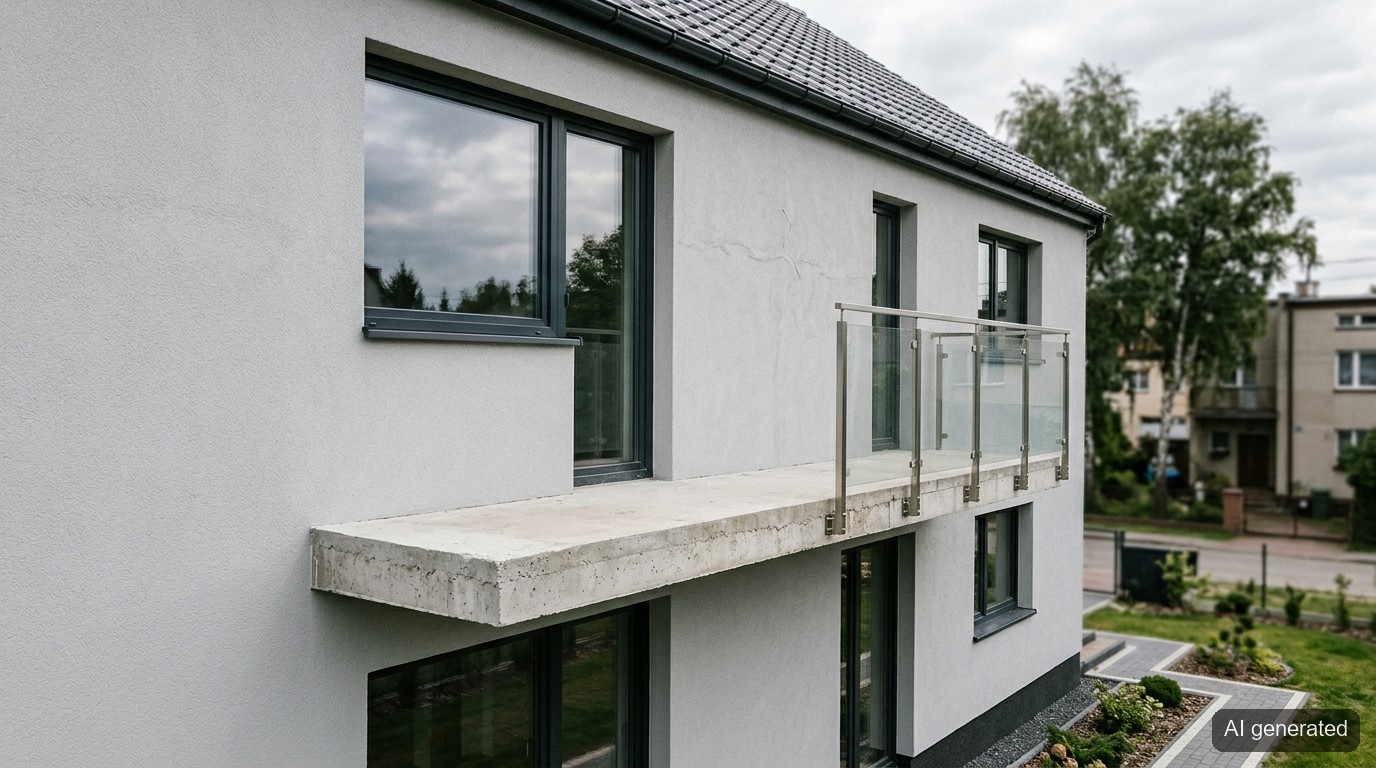

Jak zapobiegać mostkowi przy balkonie
Płyta balkonowa należy do najtrudniejszych węzłów, bo element konstrukcyjny przechodzi przez ocieplenie. ITB opisuje kilka dróg ograniczenia mostka w tym miejscu. Pierwsza to ocieplenie powierzchni wspornikowej płyty. Druga, traktowana jako alternatywa dla ocieplania płyty, to łącznik balkonowy — termoizolacyjny element łączący płytę balkonu z konstrukcją budynku. Trzecią możliwością, wskazaną w omówieniu błędów w węzłach, jest oparcie płyt balkonowych na własnej konstrukcji.
Wybór rozwiązania należy do projektanta. Częsty problem pojawia się jednak wcześniej, na etapie dokumentacji: według ITB w projektach budynków zdarza się, że w ogóle brakuje rysunków przekrojów w miejscu płyt balkonowych. Bez takiego rysunku wykonawca stanu surowego i ekipa ociepleniowa nie wiedzą, jak ma przebiegać izolacja, i rozwiązują węzeł na własną rękę.
Dlatego inwestor budujący dom z balkonem powinien wymagać od projektanta przekroju przez węzeł balkonowy — z zaznaczoną warstwą izolacji i sposobem połączenia płyty ze stropem. Wykonawca dostaje wtedy jednoznaczną wytyczną, a ryzyko kondensacji i zagrzybienia w pomieszczeniu przy balkonie maleje. Parametry konkretnych łączników dobiera się z dokumentacji producenta.

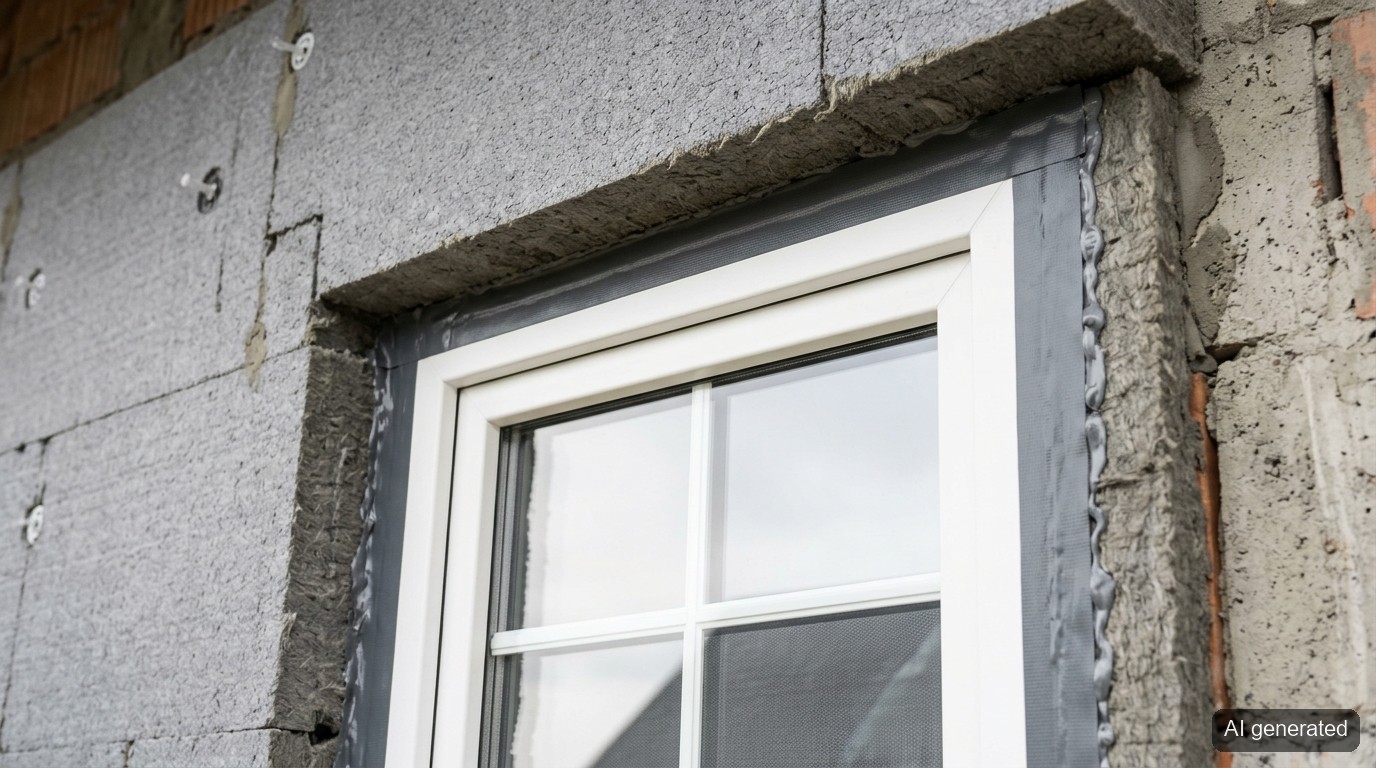

Okna bez mostków: montaż warstwowy i ocieplenie ościeży
Złącze okna ze ścianą ocenia się za pomocą izotermy 10°C. Izoterma to linia łącząca w przekroju punkty o tej samej temperaturze; ta dziesięciostopniowa powinna przebiegać wewnątrz konstrukcji, a nie na powierzchni od strony pomieszczenia. Wtedy woda nie skrapla się na styku okna z murem.
Takie położenie izotermy zapewnia montaż warstwowy okna, opisany przez ITB jako układ trzech warstw: od wewnątrz uszczelnienie paroszczelne, w środku izolacja cieplna, od zewnątrz warstwa paroprzepuszczalna. Dla montażysty okien oznacza to dobór materiału do każdej z warstw, a nie wyłącznie wypełnienie szczeliny montażowej izolacją.
Izolacja pod parapetem i ocieplenie ościeży przy wymianie okien
ITB przypomina, że przy połączeniu okna ze ścianą izolację cieplną trzeba wykonać także pod zewnętrznym parapetem. To element, o którym warto pamiętać jeszcze przed osadzeniem parapetu.
Przy wymianie okien w domu, który jest lub będzie ocieplany, dochodzi kwestia ościeży. Izolacja na ościeżach może zasłonić ościeżnicę, dlatego stosuje się dodatkowe kształtowniki poszerzające ościeżnicę. Inwestor remontujący dom powinien omówić ten szczegół z montażystą przed zamówieniem okien, a wykonawca ociepleń — uzgodnić z nim grubość izolacji na ościeżach.

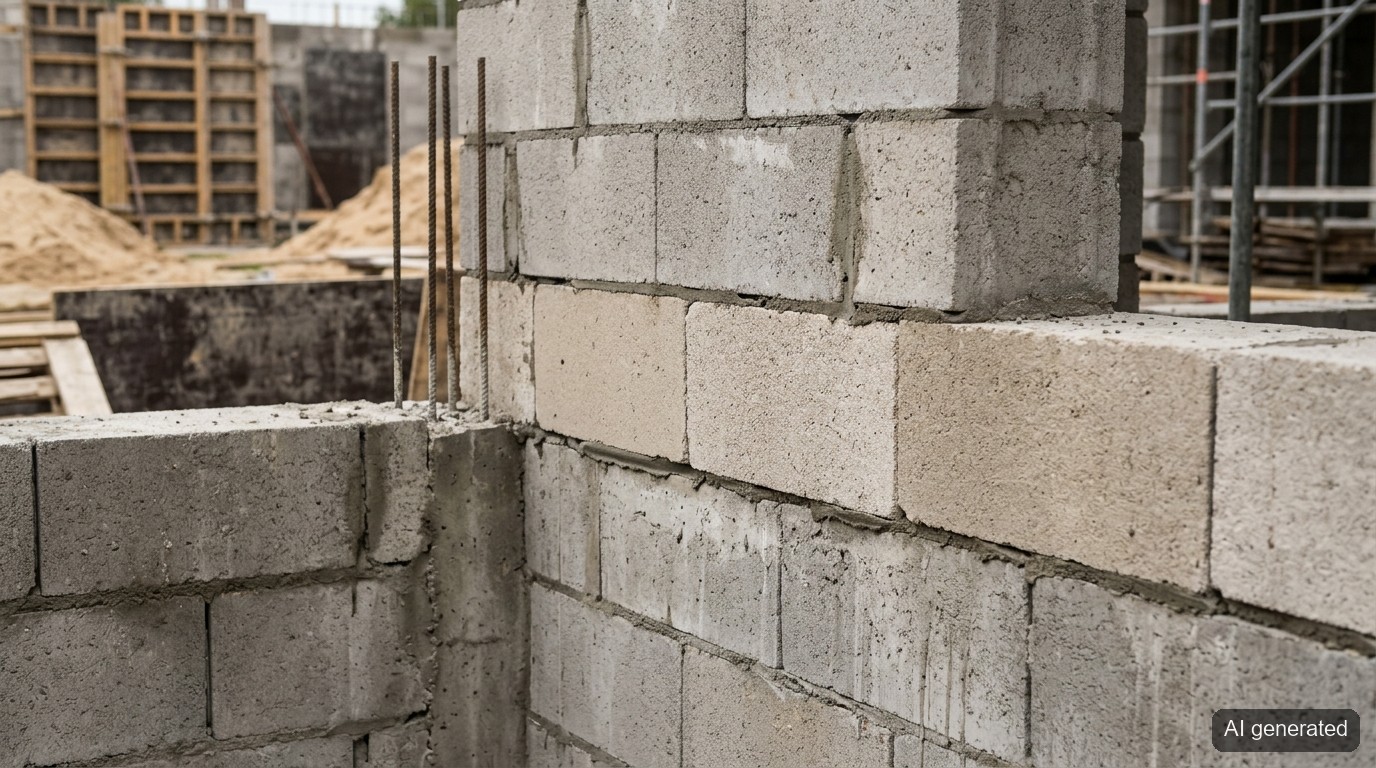

Piwnica i strefa oparcia ścian: przekładka termiczna
Strefa styku z piwnicą łączy dwa problemy. Pierwszy to mostek, który ITB nazywa szczególnym — powstaje w miejscu, gdzie ściany nośne budynku opierają się na ścianach piwnicy. Drugi to połączenie ściany zewnętrznej ze stropem nad nieogrzewanym pomieszczeniem, takim jak piwnica czy garaż.
W miejscu oparcia ściany znaczną poprawę izolacyjności cieplnej daje przekładka termiczna, czyli warstwa materiału o niskim przewodnictwie cieplnym wbudowana w ścianę na styku z niższą kondygnacją. Jej zadaniem jest przerwanie ciągłego przepływu ciepła przez mur w tym węźle. Przekładkę wbudowuje się w trakcie murowania, dlatego decyzję o niej trzeba podjąć na etapie projektu i budowy stanu surowego, a nie przy późniejszym ociepleniu.
Konkretne parametry przekładki wynikają z projektu i dokumentacji producenta. Rozwiązanie połączenia ściany ze stropem nad nieogrzewaną piwnicą lub garażem powinno znaleźć się na rysunkach szczegółów. Inwestor, który ich nie widzi w projekcie, ma podstawę, by o nie poprosić — tak samo jak w przypadku węzła balkonowego.
Wymagania i normy dotyczące mostków termicznych
Przegrody i ich połączenia powinny spełniać wymaganie dotyczące współczynnika temperaturowego fRsi — tak przepisy techniczno-budowlane omawia artykuł ITB. Współczynnik fRsi to bezwymiarowa wielkość opisująca, jak ciepła jest wewnętrzna powierzchnia przegrody w odniesieniu do temperatury powietrza wewnątrz i na zewnątrz; im wyższa wartość, tym mniejsze ryzyko kondensacji. Celem wymagania jest ochrona przed kondensacją pary wodnej i rozwojem zagrzybienia na wewnętrznej powierzchni przegród. Według omówienia ITB przepisy dopuszczają przyjęcie wymaganej wartości fRsi równej 0,72. Przed powołaniem się na tę liczbę w projekcie trzeba ją sprawdzić w aktualnym tekście warunków technicznych.
Na potrzeby obliczeń strat ciepła liniowy współczynnik przenikania ciepła mostka przyjmuje się według PN-EN ISO 14683 albo oblicza zgodnie z PN-EN ISO 10211 — artykuł ITB powołuje wydania tych norm z 2008 roku. Współczynnik przenikania ciepła U samej przegrody określa się zgodnie z PN-EN ISO 6946.
Zasady prowadzenia ocieplenia ETICS przy węzłach (ościeża, balkony, attyki) opisuje Instrukcja ITB 447/2009 „Złożone systemy izolacji cieplnej ścian zewnętrznych budynków (ETICS). Zasady projektowania i wykonywania”.
FAQ — najczęstsze pytania o mostki termiczne
Co to jest mostek termiczny i czym różni się od mostka cieplnego?
Mostek termiczny i mostek cieplny to dwie nazwy tego samego zjawiska — w publikacjach ITB częściej pojawia się druga. Oznaczają fragment obudowy budynku, w którym gęstość strumienia ciepła jest większa niż w otoczeniu, więc ciepło ucieka tamtędy szybciej. Wewnętrzna powierzchnia przegrody w zasięgu mostka jest chłodniejsza niż poza nim, co zwiększa ryzyko skraplania pary wodnej i rozwoju pleśni.
Dlaczego przy oknie pojawia się pleśń?
Pleśń przy oknie najczęściej wskazuje na zimne złącze okna z murem. Gdy temperatura powierzchni spada poniżej punktu rosy, para wodna z powietrza wykrapla się na styku okna ze ścianą, a stale wilgotne miejsce sprzyja zagrzybieniu. ITB opisuje jako typowy objaw pleśń na glifach w strefach przyokiennych. Przyczyną bywa montaż, w którym izoterma 10°C nie przebiega wewnątrz konstrukcji, albo brak izolacji pod zewnętrznym parapetem.
Czy przy balkonie wystarczy ocieplić płytę, czy potrzebny jest łącznik balkonowy?
Według ITB ocieplenie powierzchni płyty balkonowej i łącznik termoizolacyjny to rozwiązania alternatywne — każde z nich ogranicza mostek w tym węźle. Trzecią drogą jest oparcie płyty na własnej konstrukcji. O wyborze decyduje projektant, dlatego najważniejsze jest, by projekt zawierał rysunek przekroju przez węzeł balkonowy. Jego brak ITB wskazuje jako częsty błąd, który przenosi decyzję na plac budowy.
Na czym polega montaż warstwowy okna?
Montaż warstwowy polega na wykonaniu w szczelinie między oknem a murem trzech warstw: od wewnątrz paroszczelnej, w środku izolacji cieplnej, a od zewnątrz paroprzepuszczalnej. Taki układ służy temu, by izoterma 10°C przebiegała wewnątrz konstrukcji, a woda nie skraplała się na styku okna z murem. Zasada dotyczy zarówno okien w nowym domu, jak i wymiany stolarki podczas remontu.
Jakie wymagania dotyczą mostków termicznych w przepisach?
Przegrody i ich połączenia powinny spełniać wymaganie dotyczące współczynnika temperaturowego fRsi, które chroni przed kondensacją i zagrzybieniem wewnętrznych powierzchni. Według omówienia ITB przepisy dopuszczają wymaganą wartość fRsi równą 0,72 — przed użyciem w projekcie warto ją sprawdzić w aktualnych warunkach technicznych. Liniowy współczynnik mostka przyjmuje się wg PN-EN ISO 14683 lub oblicza wg PN-EN ISO 10211; artykuł ITB powołuje wydania z 2008 roku.
Podsumowanie
Mostki cieplne powstają przede wszystkim w węzłach: przy balkonach, attykach, oknach i na styku z piwnicą. Zanim zaczniesz budowę lub ocieplenie, sprawdź z projektantem przekroje węzłów balkonowych, okiennych i piwnicznych, a materiały do ciągłej izolacji i montażu warstwowego okien dobierz w naszym sklepie.
