Łączniki mocujące talerzykowe M-SYSTEM

Data dodania: 20.07.2023

msys baner duzy  fot. Atlas

Atlas M-system 3G łączniki do mocowania płyt na ścianach, sufitach, poddaszach i podłogach



Czy Ty też jesteś w lesie z remontem? Wspólnie z naszym partnerem Atlas, mamy dla Ciebie rozwiązanie. Niezwykle użyteczne i wszechstronne produkty montażowe od renomowanej firmy ATLAS, które w ostatnich latach zdobyły uznanie wielu branżowych ekspertów i wykonawców budowlanych. Mowa tutaj o M-systemie 3G - rewolucyjnych łącznikach do mocowania płyt na ścianach, sufitach, poddaszach i podłogach. Być może słyszeliście już o tym innowacyjnym rozwiązaniu, ale jeśli nie, nie musicie się martwić - teraz poznacie wszystkie istotne informacje.


Dlaczego warto zwrócić uwagę na M-system?



ATLAS M-system 3G to zestaw akcesoriów budowlanych stworzonych z myślą o ułatwieniu montażu różnego rodzaju płyt, takich jak płyty gipsowo-kartonowe (GK) lub płyty OSB. Poza niezwykłą wytrzymałością i trwałością, system łączników zapewnia niezwykłą prostotę montażu, co jest bezcenną cechą zarówno dla doświadczonych fachowców, jak i entuzjastów majsterkowania. Nie musicie już martwić się skomplikowanymi procedurami czy specjalistycznymi narzędziami. Te łączniki są tak intuicyjne w użyciu, że każdy poradzi sobie z nimi bez trudu.


Czym wyróżniają się łączniki ATLAS M system spośród innych dostępnych na rynku?



Projektanci zadbali o każdy detal, zapewniając maksymalną uniwersalność. Dzięki temu, niezależnie od tego, czy planujecie montaż płyt w salonie, kuchni, na poddaszu czy w sypialni, ATLAS M-system 3G będzie idealnym rozwiązaniem dla Waszego projektu. Te innowacyjne łączniki są także niezwykle wytrzymałe i odporne na obciążenia, co daje Wam pewność, że Wasze płyty pozostaną bezpiecznie zamocowane przez długi czas. To z kolei zmniejsza ryzyko uszkodzeń, co jest niezwykle ważne w przypadku montażu na powierzchniach narażonych na częste ruchy czy obciążenia. ATLAS M-system 3G to także rozwiązanie przyjazne dla środowiska. Materiały użyte do produkcji tych łączników są starannie wyselekcjonowane, aby spełniać standardy zrównoważonego rozwoju i minimalizować negatywny wpływ na naszą planetę.

Instalacja tego systemu jest niezwykle prosta i umożliwia jednoosobowe wykonywanie prac. Proces mocowania płyt składa się głównie z kilku etapów: dokładnego zwymiarowania miejsca montażu, wypoziomowania, wykonania kilkunastu otworów do umieszczenia łączników oraz przykręcenia płyt do talerzyków za pomocą stalowych wkrętów, co istotnie przyspiesza postęp prac. Wyróżnikiem łączników M-System jest płynna regulacja dystansu między podłożem a płytą oraz kątem nachylenia płyt poszycia. Bez względu na geometrię ścian czy rodzaj wypraw tynkarskich, ten dystans może być dowolnie dostosowany. Podłoże do montażu M-System nie wymaga specjalnych prac przygotowawczych, ale powinno być stabilne i nośne, zarówno mineralne, jak i drewniane.

Dzięki możliwości montażu płyt na nierównych powierzchniach, system eliminuje potrzebę wyrównywania, gruntowania czy usuwania spękanych warstw tynkarskich. Dodatkowo, system oferuje doskonałe rozwiązania dla rozprowadzenia instalacji elektrycznych, wodnych, kanalizacyjnych oraz kanałów wentylacyjnych pod powierzchnią płyt. Mechanizm punktowego mocowania pojedynczych płyt pozwala na kompensowanie naprężeń, co skutecznie zapobiega powstawaniu rys na połączeniach.

M-System gwarantuje szybki montaż elementów takich jak obudowy z płyt gipsowo-kartonowych, obniżane sufity oraz elementy obudowy na ścianach pomieszczeń. Kluczową zaletą jest możliwość redukcji odległości między poszyciem a podłożem, aż do 1 cm, co znacząco wpływa na minimalizowanie strat przestrzeni pomieszczenia. Dodatkowo, niewielkie rozmiary systemu umożliwiają wygodny i bezpieczny transport, co jest istotne zwłaszcza przy użyciu samochodów osobowych, w przeciwieństwie do rozwiązań stelażowych, które często wymagają specjalistycznych środków transportu.

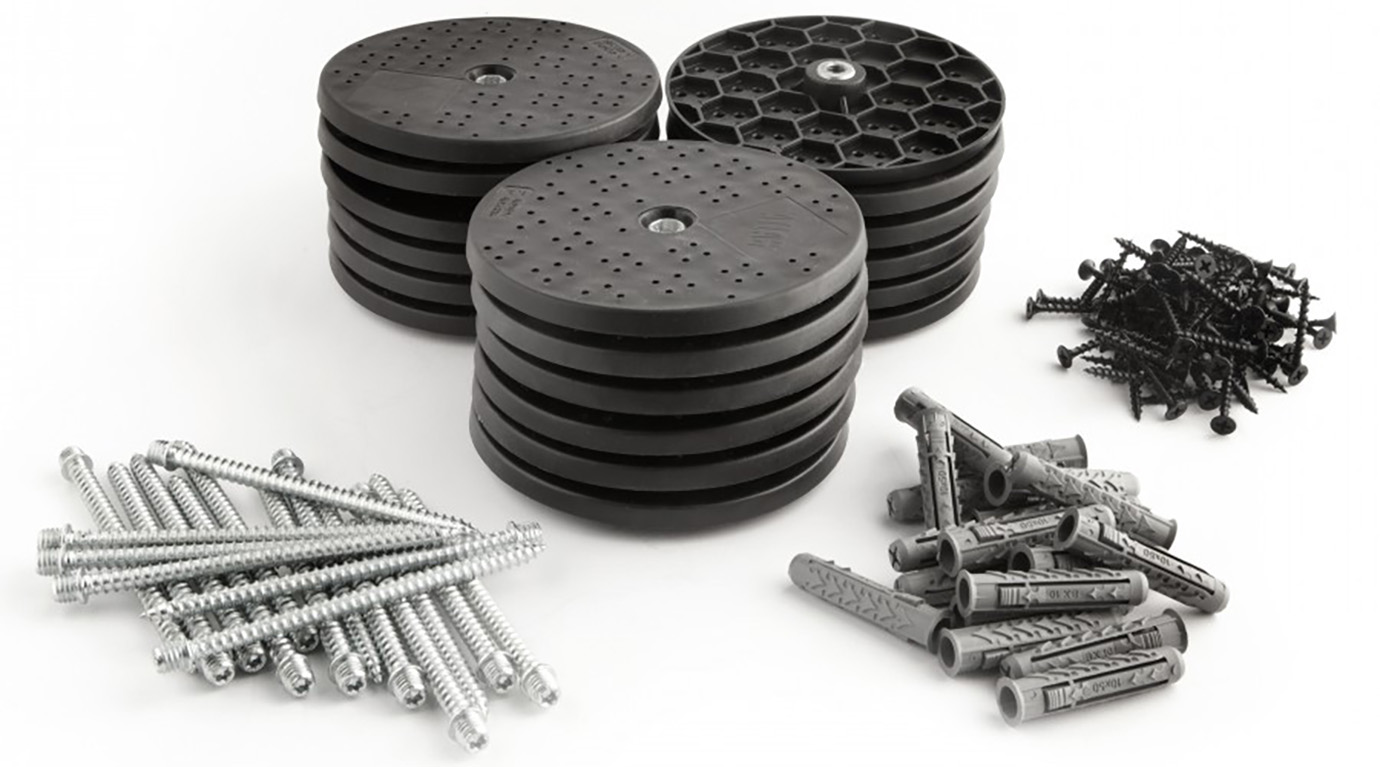

m-system pakietfot. Atlas

Najważniejsze właściwości łączników:

Zalety montażu systemu ATLAS M-system 3G:

  1. Łatwość montażu:

    • Mocowanie punktowe umożliwia jednoosobowe wykonywanie prac, zarówno montaż łączników talerzykowych, jak i płyt okładzinowych.

  2. Szybki postęp prac:

    • Montaż pełnowymiarowej płyty ogranicza się do dwóch etapów: wykonania kilkunastu otworów i przykręcenia płyty do talerzyków przy użyciu stalowych wkrętów, co przyspiesza prace.

  3. Płynna regulacja dystansu i kąta nachylenia płyt:

    • Dystans płyt od podłoża jest regulowany płynnie w zakresie 14-200 mm, a po zastosowaniu elementów przedłużających nawet do ponad 500 mm.
    • Kąt nachylenia płyt poszycia wynosi maksymalnie ±27°, co umożliwia montaż okładzin z płyt pod kątem.

  4. Prosta instalacja na różnych podłożach:

    • Nie wymaga prac przygotowawczych, takich jak wyrównywanie, skucie spękanych wypraw tynkarskich czy gruntowanie.
    • Precyzyjny montaż możliwy nawet na bardzo nierównych powierzchniach.

  5. Korekta geometrii ścian:

    • Łączniki mogą być stosowane jako element uzupełniający w przypadku występowania dużych nierówności, bez konieczności stosowania podklejek.

  6. Rozprowadzenie instalacji:

    • Bezkolizyjne rozprowadzenie instalacji elektrycznych, wodnych i kanalizacyjnych pod powierzchnią okładziny z płyt, zachowując stabilność mocowania.

  7. Kompatybilność z różnymi technologiami:

    • Łączenie z technologiami tradycyjnymi, sufitami dwu- lub więcej poziomowymi, a także płytami mocowanymi na systemach stelażowych.

  8. Kompensacja naprężeń:

    • Punktowe mocowanie płyt eliminuje naprężenia między nimi, zapobiegając powstawaniu rys na połączeniach.

  9. Szybki montaż elementów obudów:

    • Szybki montaż obniżanych sufitów i elementów obudów na ścianach, stanowiących efektywne uzupełnienie wykończenia wnętrz.

  10. Szybki montaż posadzek:

    • Montaż na istniejących podłogach bez konieczności prac rozbiórkowych, eliminując mokre etapy prac i przerwy technologiczne.

  11. Redukcja odległości pomiędzy poszyciem a podłożem:

    • Możliwość zredukowania odległości do 1 cm minimalizuje straty kubatury pomieszczenia.

  12. Wygodny transport i składowanie:

    • Niewielkie wymiary elementów umożliwiają transport samochodami osobowymi.
    • Elementy nie blokują powierzchni składowej, co pozwala na wygodne przechowywanie nawet na ograniczonej powierzchni.

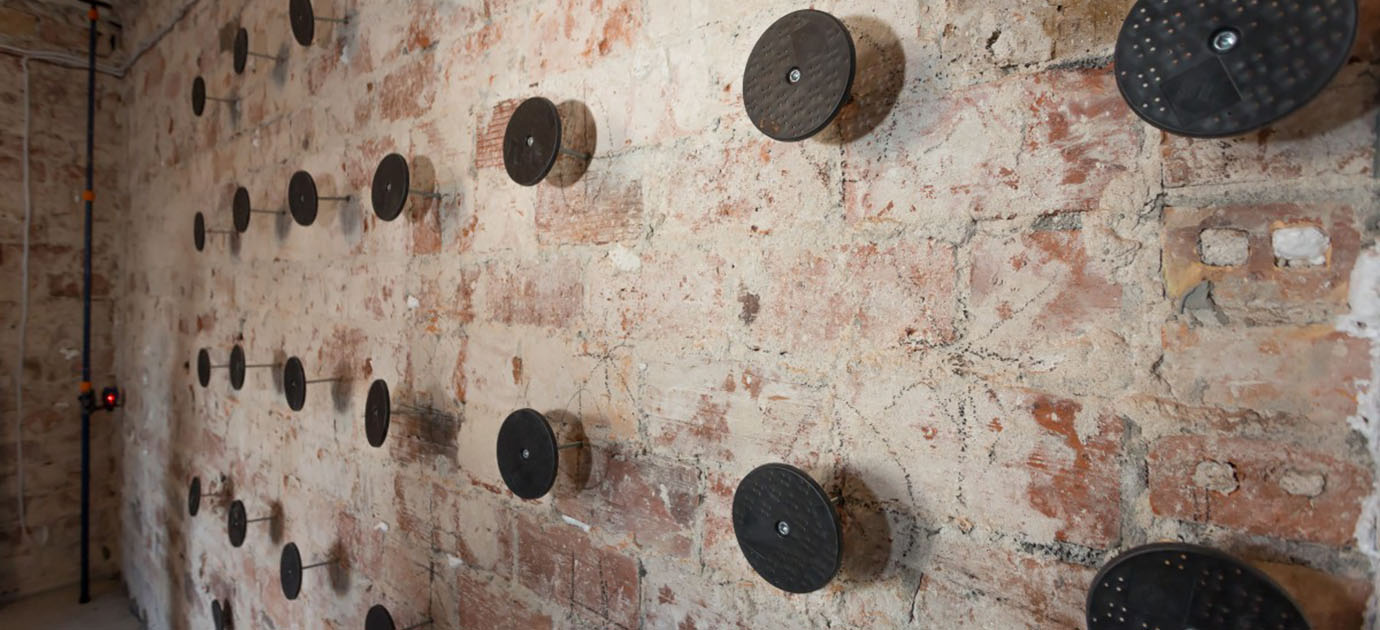

m-system sciana fot. Atlas

Montaż systemu krok po kroku

Zapraszamy do świata prostoty i efektywności – przeprowadzimy Was przez proces montażu łączników przy użyciu systemu ATLAS M-system 3G. Odkryjcie z nami, jak łatwo stworzyć trwałe i estetyczne połączenia, eliminując zbędne komplikacje i skracając czas prac. Nasz przewodnik pokaże, że montaż łączników może być przyjemnością, a innowacyjne rozwiązania tego systemu sprawią, że nawet najbardziej wymagające projekty staną się osiągalne dla każdego. Gotowi na efektywność bez kompromisów? Przekonajcie się, jak łatwo i sprawnie zrealizować montaż łączników na ścianach i podłogach, korzystając z zaawansowanych możliwości, jakie oferuje ATLAS M-system 3G.

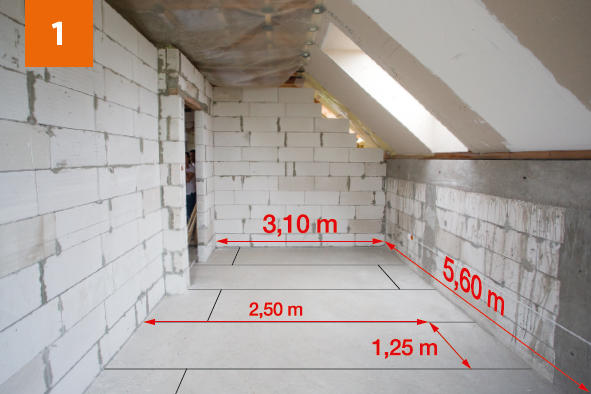

1
  • Zaczynamy od rozplanowania położenia płyt, w naszym przypadku to płyty podłogowe OSB:

    • pomiędzy płytami zakładamy minimalne przesunięcie 50 cm

    • pamiętamy żeby łączenia płyt przypadały zawsze na rzędach łączników

  • Planujemy wygodny rozstaw łączników z uwzględnieniam rozmiaru płyt OSB (maksymalny dopuszczalny rozstaw to 62,5 cm x 62,5 cm).

  • Zaznaczamy miejsca łączenia płyt OSB.

2
  • Następnie należy wytrasować miejsca pod łączniki, rozpoczynając od wybranej krawędzi pierwszej płyty.

  • Po wyznaczeniu punktów, zaznaczyć dookoła skrajny rząd łączników 7 cm od każdej ściany.

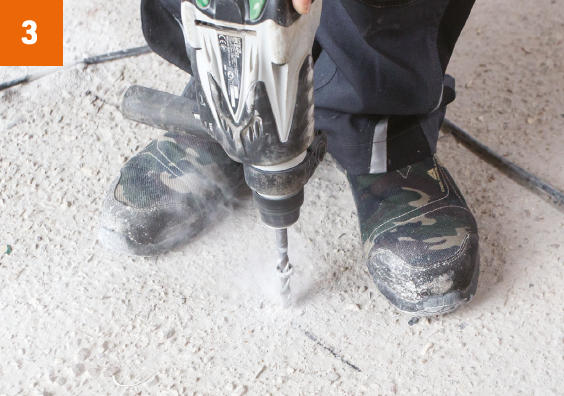

3
  • Kolejnym krokiem jest wiercenie otworów w wyznaczonych punktach:

    • wiertłem fi 10 mm w podłożu mineralnym, na minimum 36 mm głębokości.

    • wiertłem fi 6 mm w podłożu drewnianym, na minimum 24 mm głębokości

4

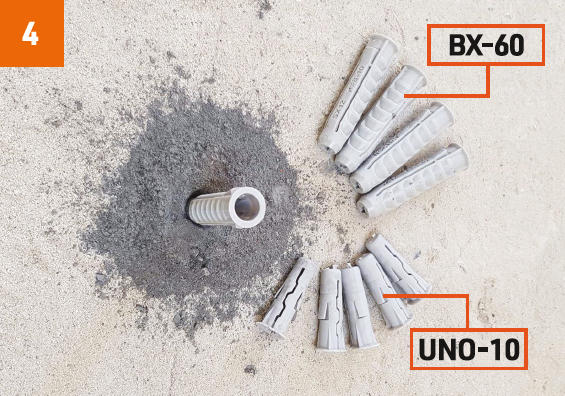

  • W podłożu mineralnym: w wywierconych otworach osadzić tuleje UNO-10 zawarte w opakowaniu (lub BX-60 dostępne na zamówienie)

  • W podłożu drewnianym: wkręcać bezpośrednio śrubę mocującą fi 8,5 mm w wywiercony otwór.

5

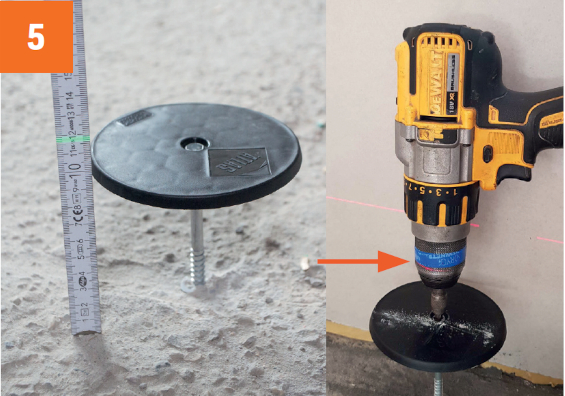

  • Za pomocą poziomicy laserowej należy wyznaczyc poziom podłogi.

  • Ustawić pierwszy łącznik na zaplanowaną wysokość (przy zachowaniu wcześniej podanej minimalnej głębokości zakotwienia).

  • Zaznaczyć na wkrętarce pożądaną wysokość wkręcania (np. za pomocą taśmy lakierniczej).

  • Pokrycie lini lasera ze znacznikiem na wkrętarce zapewnia odpowiednią głębokość wkręcania śruby mocującej, zgodnie z zaplanowaną wysokościa podłogi.

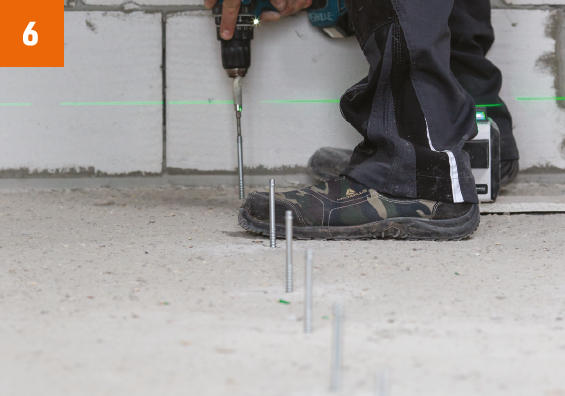

6

  • Pozostałe łączniki należy powkręcac zgodnie z linią lasera pokrywająca się ze znacznikiem na wkrętarce.

  • Po wkręceniu wszystkich śrub mocujących, zaleca się sprawdzić ich jednakowy poziom za pomocą poziomnicy.

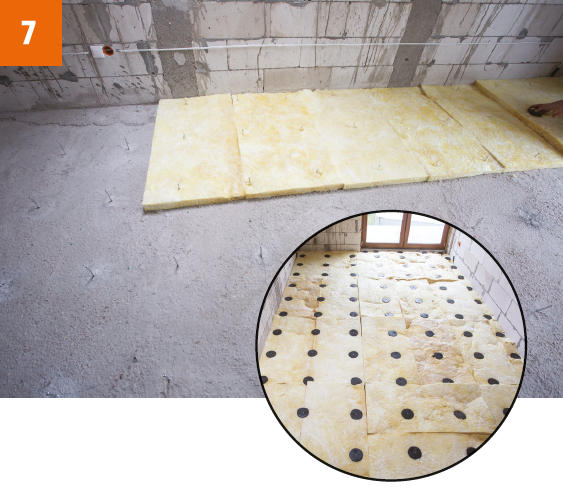

7
  • W przypadku wykonywania podłogi bez ocieplenia, można wkręcać od razu zmontowane łączniki wraz z talerzykami.

  • W przypadku docieplenia lub wytłumienia pomieszczenia za pomocą wełny, należy nabić ją na śruby mocujące, a następnie nakręcić talerze.

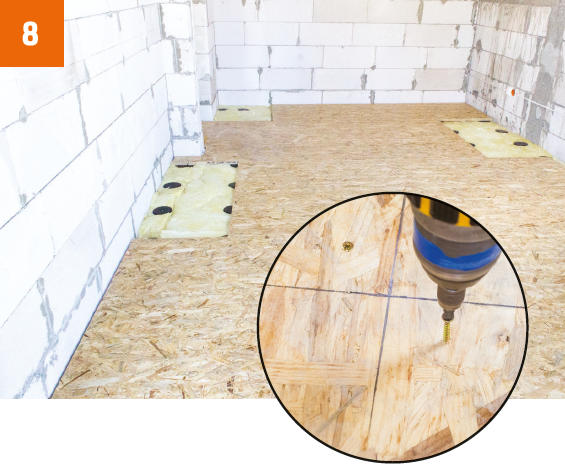

8
  • Na koniec przykręcamy płyty OSB do łączników. Do każdego talerzyka należy użyć 4 wkrętów do drewna.

materiały producenta atlas.com.pl



Podsumowanie



Podsumowując, jeśli planujesz remont lub budowę i szukasz niezawodnych oraz wszechstronnych łączników do mocowania płyt, nie mogę polecić nic innego niż ATLAS M-system 3G. Dzięki prostocie montażu, trwałości oraz uniwersalności, Twój projekt nabierze tempa, a Ty zaoszczędzisz czas i nerwy. Daj szansę tym rewolucyjnym łącznikom i przekonaj się sam, jak wiele mogą zmienić w Twoim domu lub biurze!Łączniki ATLAS M-system 3G możesz zamówić za pośrednictwem naszego sklepu internetowego , pełna oferta już czeka na Ciebie.
