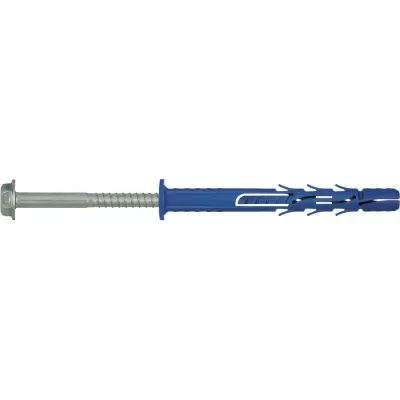

Kołek rozporowy ramowy z kołnierzem 10x120mm 1szt. Rawlplug

Kołek ramowy z poliamidową koszulką i kołnierzem, przewidziany do elementów o grubości do 70 mm. Wieloosiowy rozpór oraz śruba z ocynkiem płatkowym zapewniają stabilne zakotwienie stolarki i podkonstrukcji wewnątrz budynków.

3,18 zł netto / SZT 3,91 zł brutto / SZT

Ceny detaliczne w sklepie internetowym są niższe średnio o 3% od cen przy zakupach stacjonarnych
Rodzaj
Rozmiar

Zainteresowany większą ilością? Skontaktuj się z nami!
Dostępne: 340  SZT
Realizacja: 24 h
Producent: RAWLPLUG SA
Kod producenta: R-FF1-N-10K120
Kod kreskowy: 5906675267005
Waga: 0.3000 kg

Opis produktu


Kołek rozporowy ramowy z kołnierzem 10x120mm 1szt. Rawlplug R-FF1-N-10K120



Kołek rozporowy ramowy Rawlplug R-FF1-N-10K120 to łącznik o średnicy 10 mm i długości 120 mm, złożony z poliamidowej koszulki z kołnierzem oraz śruby z powłoką z ocynku płatkowego. Służy do trwałego mocowania elementów konstrukcyjnych i stolarki do betonu, cegły oraz betonu komórkowego wewnątrz budynków, a długość 120 mm pozwala przejść przez mocowany materiał o grubości do 70 mm.

Przeznaczenie produktu

Kołek ramowy z kołnierzem jest przeznaczony do:

- mocowania drzwi i okien oraz innych elementów stolarki budowlanej,
- montażu poręczy, konstrukcji schodów i szafek kuchennych,
- przytwierdzania akcesoriów łazienkowych oraz osprzętu instalacji elektrycznych,
- wykonywania podkonstrukcji pod fasady wentylowane,
- kotwienia w betonie spękanym i niespękanym, cegle pełnej, cegle silikatowej pełnej i drążonej, cegle otworowej, betonie komórkowym (gazobetonie) oraz pustakach z betonu lekkiego.

Zgodnie z kartą techniczną kołek stosuje się wyłącznie wewnątrz budynków. Otwór wierci się z udarem w materiałach pełnych i bez udaru w materiałach kanałowych lub perforowanych, natomiast w gazobetonie stosuje się pobijak.

Cechy i zalety

- Konstrukcja poliamidowej koszulki zapewnia wieloosiowy rozpór, który stabilizuje zakotwienie w podłożach pełnych i porowatych.
- Wewnętrzna geometria koszulki jest dopasowana do łba wkrętu, co ułatwia jego prawidłowe osadzenie podczas dokręcania.
- Powłoka z ocynku płatkowego na śrubie podwyższa odporność na korozję.
- Wariant z kołnierzem służy do mocowania twardych materiałów, np. stali, a odmiana z lejkiem umożliwia licowanie z miękkimi podłożami, takimi jak drewno.
- Długość 120 mm pozwala mocować elementy o grubości do 70 mm przy zakotwieniu 50 mm lub do 50 mm przy zakotwieniu 70 mm.
- Produkt posiada oznaczenia CE i UKCA oraz europejską ocenę techniczną ETA.

Parametry techniczne

Rodzaj produktu Kołek ramowy poliamidowy z kołnierzem i śrubą
Producent i seria Rawlplug, R-FF1-N
Symbol R-FF1-N-10K120
Średnica kołka 10 mm
Długość kołka 120 mm
Typ kołka Z kołnierzem
Materiał koszulki Poliamid
Zabezpieczenie śruby Powłoka z ocynku płatkowego
Rodzaj rozporu Wieloosiowy
Średnica otworu w podłożu 10 mm
Średnica otworu w mocowanym elemencie 10,0 - 10,5 mm
Min. głębokość zakotwienia 50 mm lub 70 mm
Min. głębokość otworu w podłożu 60 mm (przy zakotwieniu 50 mm) lub 80 mm (przy zakotwieniu 70 mm)
Max. grubość mocowanego elementu 70 mm (zakotwienie 50 mm) lub 50 mm (zakotwienie 70 mm)
Max. moment dokręcający 16 Nm (beton i podłoża murowe), 4,3 Nm (beton komórkowy)
Końcówka montażowa SW 13 mm (wkręt z łbem heksagonalnym), Torx 40 (wkręt z łbem stożkowym)
Nośność charakterystyczna na wyrywanie (beton niespękany) Zakotwienie 50 mm: 1,2 kN (C12/15), 2 kN (C16/20); zakotwienie 70 mm: 6 kN (C12/15), 8,5 kN (C16/20); dla pojedynczego łącznika bez wpływu krawędzi
Min. grubość podłoża betonowego 100 mm
Stosowanie Wewnątrz budynków
Ilość w opakowaniu 1 szt.

Przygotowanie podłoża i aplikacja

- Otwór o średnicy 10 mm należy wywiercić na głębokość min. 60 mm przy zakotwieniu 50 mm lub min. 80 mm przy zakotwieniu 70 mm, a następnie energicznie oczyścić pompką i szczotką z pyłu wiertniczego. W betonie komórkowym otwór można uformować pobijakiem.
- Koszulkę wprowadza się w otwór przez mocowany element i dobija młotkiem na odpowiednią głębokość, po czym dokręca się wkręt FF1, nie przekraczając momentu 16 Nm w betonie i podłożach murowych oraz 4,3 Nm w betonie komórkowym.
- W betonie zwykłym trzeba zachować minimalną grubość podłoża 100 mm oraz właściwą odległość od krawędzi i rozstaw łączników, np. przy zakotwieniu 50 mm odpowiednio 112 mm i 126 mm dla betonu C12/15 oraz 80 mm i 95 mm dla betonu C16/20.

Korzyści dla użytkownika

- Długość 120 mm umożliwia mocowanie elementów o średniej grubości bez dodatkowych łączników lub przedłużeń.
- Wieloosiowy rozpór i koszulka dopasowana do wkrętu ograniczają ryzyko poluzowania połączenia w betonie, cegle i gazobetonie.
- Powłoka z ocynku płatkowego chroni śrubę przed korozją, co wydłuża trwałość mocowania w pomieszczeniach.
- Jeden typ łącznika obsługuje wiele rodzajów podłoża, co upraszcza dobór materiałów przy montażu stolarki i podkonstrukcji.
