Kołek rozporowy ramowy z kołnierzem 10x100mm 1szt. Rawlplug
2,76 zł netto / SZT 3,39 zł brutto / SZT
24 h
Opis produktu

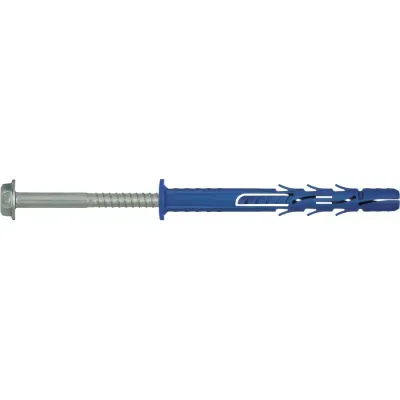

Kołek rozporowy ramowy z kołnierzem 10x100 mm Rawlplug R-FF1-N-10K100
Kołek ramowy R-FF1-N-10K100 to poliamidowy łącznik rozporowy z kołnierzem i śrubą ze łbem heksagonalnym pokrytą powłoką z ocynku płatkowego, o średnicy 10 mm i długości 100 mm. Produkt służy do trwałego mocowania elementów konstrukcyjnych i wyposażeniowych w betonie, cegle pełnej, cegle silikatowej, betonie komórkowym oraz pustakach z betonu lekkiego wewnątrz budynków, zapewniając wieloosiowy rozpór koszulki i stabilne zakotwienie w twardych podłożach.
Przeznaczenie produktu
Kołek ramowy R-FF1-N-10K100 z kołnierzem jest przeznaczony do mocowania:
- drzwi i ościeżnic, okien oraz akcesoriów łazienkowych,
- poręczy, balustrad i konstrukcji schodowych,
- szafek kuchennych i elementów wyposażenia wnętrz,
- instalacji elektrycznych (puszki, uchwyty, korytka),
- fasad wentylowanych i elementów elewacyjnych.
Wersja z kołnierzem, w odróżnieniu od wariantu z lejkiem, przeznaczona jest do mocowania w twardych materiałach, takich jak stal, a kołnierz zapewnia oparcie łba na powierzchni elementu mocowanego. Produkt stosuje się w podłożach betonowych (beton spękany i niespękany) oraz murowych, w tym w cegle pełnej, cegle silikatowej pełnej, cegle otworowej, cegle silikatowej drążonej, betonie komórkowym (gazobetonie) oraz pustaku z betonu lekkiego.
Cechy i zalety
- Powłoka z ocynku płatkowego na śrubie zapewnia podwyższoną odporność na korozję.
- Wewnętrzna geometria koszulki dopasowana do kształtu łba wkręta, co poprawia współpracę elementów kołka.
- Konstrukcja kołka zapewnia wieloosiowy rozpór w otworze, zwiększający stabilność zamocowania.
- Wersja z kołnierzem przystosowana do mocowania twardych materiałów, takich jak stal.
- Możliwość montażu w szerokim zakresie podłoży betonowych i murowych, w tym w betonie komórkowym.
- Końcówka montażowa wkrętu z łbem heksagonalnym SW 13 mm ułatwia dokręcanie kluczem lub nasadką.
Parametry techniczne
| Rodzaj produktu | Kołek ramowy poliamidowy z kołnierzem, ze śrubą pokrytą powłoką z ocynku płatkowego |
| Typ kołka | Kołnierz |
| Średnica kołka (D) | 10 mm |
| Długość kołka (L) | 100 mm |
| Średnica otworu w podłożu (d0) | 10 mm |
| Średnica otworu w elemencie mocowanym (df) | 10,0-10,5 mm |
| Min. głębokość otworu w podłożu (h0) | 60 mm |
| Min. głębokość zakotwienia (hnom) | 50 mm |
| Maksymalna grubość elementu mocowanego (tfix) | 30-50 mm |
| Max. moment dokręcający - beton i podłoża murowe (Tinst) | 16 Nm |
| Max. moment dokręcający - beton komórkowy (Tinst) | 4,3 Nm |
| Końcówka montażowa | Wkręt z łbem heksagonalnym SW 13 mm |
| Zastosowanie | Wewnątrz budynków |
Montaż i zastosowanie
- Wywiercić otwór o średnicy odpowiedniej do wybranego podłoża i wymaganej głębokości (dla podłoży betonowych i murowych) lub zastosować wbijanie w przypadku betonu komórkowego.
- Energicznie oczyścić otwór za pomocą pompki ręcznej i szczotki, usuwając pył wiertniczy.
- Włożyć koszulkę kołka do otworu przez element mocowany i dobić ją młotkiem na wymaganą głębokość zakotwienia.
- Dokręcić wkręt FF1 kluczem lub nasadką SW 13 mm do uzyskania zalecanego momentu dokręcającego.
Korzyści dla użytkownika
- Powłoka antykorozyjna śruby wydłuża trwałość zamocowania w warunkach wewnętrznych.
- Wieloosiowy rozpór koszulki ułatwia uzyskanie stabilnego mocowania w różnych typach podłoży.
- Wersja z kołnierzem pozwala na bezpieczne mocowanie do twardych materiałów, jak stal, bez ryzyka przeciążenia łącznika.
- Jeden system kołków (z lejkiem i kołnierzem) umożliwia dobór wariantu odpowiedniego do rodzaju mocowanego elementu.
